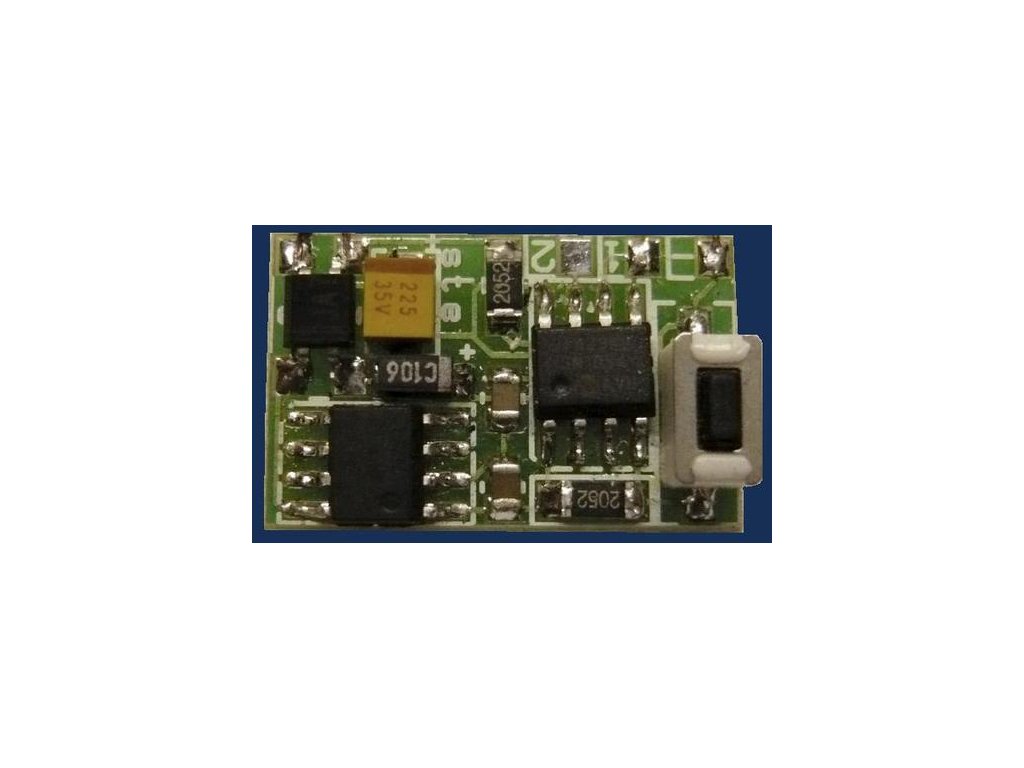

STE Electronics 053

Detailní popis produktu

Základní vlastnosti dekodéru:

Dekodér je určen pro spínání LED osvětlení, osvětlení horního reflektoru lokomotiv, osvětlení stanoviště strojvedoucího apod. Je určen pro provoz DCC.

Připojené LED je nutné připojit přes ochranný rezistor.
Výstupní napětí je 5V DC.

Nepřipojovat zařízení s větším odběrem proudu jako například kouřový generátor.

V případě nedostatku prostoru je možné programovací tlačítko z dekodéru odstranit a umístit jej na vhodné místo a připojit k dekodéru vodiči, případně pro programování sepnout pájecí plošky pro mikrospínač vhodným nástrojem, nebo vodičem. Pak lze mikrospínač odstranit úplně. Technické údaje:



Napájecí napětí: DCC - NMRA kompatibilní 18/28 stupňů
ne 14/27 stupňů
Výstup : 5V DC, 100mA
Rozsah adres : 1 - 9999, F1 - F12
Rozměry : 20,3x13x3,2mm bez mikrospínače
20,3x13x5,3mm s mikrospínačem
